1 Stück Sender Transmitter 5,8Ghz 10mW für FPV 8 Kanäle B-Band DIP Micro

24,99 €
Bruttopreis

Sender 5,8Ghz 10mW für FPV 8 Kanäle B-Band via DIP Schalter programmierbar Micro onboard 1VE=1Set

Menge
block Nicht auf Lager

Sender 5,8Ghz 10mW für FPV 8 Kanäle B-Band via DIP Schalter programmierbar Micro onboard

Technische Daten:
============
- Sendefrequenz: 5,8Ghz

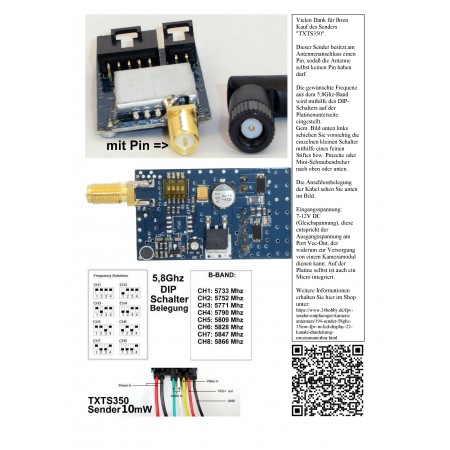

- 8 Kanäle (B-Band) über DIP-Schalter programmierbar lt.
  Programmiertabelle
  voreingestellt via DIP-Schalter auf Kanal 1 (5733Mhz.)
- Transmitter Frequenz: 5733-5866 Mhz; 8CH
- Frequenzstabilisierung: built-in frequency and phase lock loop

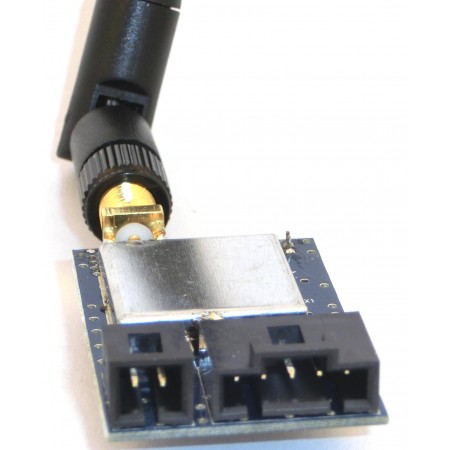

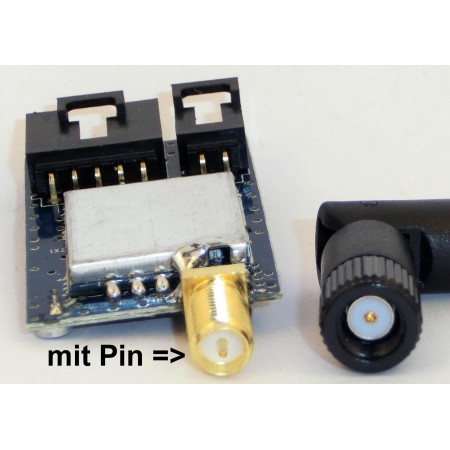

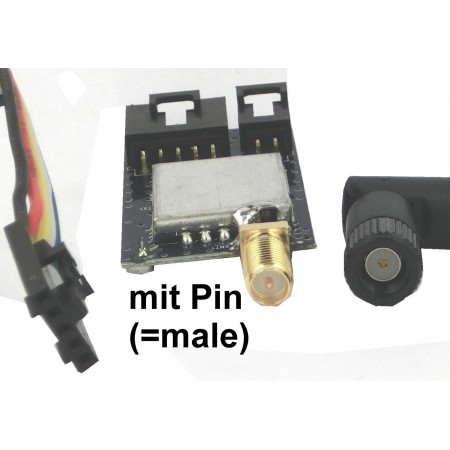

- Anschluss am Sender: mit Stecker/Pin (=male) RP-SMA-Buchse
- Stabantennen-Anschluss: mit Loch/ohne Pin (=female) RP-SMA-Stecker
- Stabantenne knickbar
- Video-Output: 1Vp-p 75Ohm
- Audio-Output: 1Vp-p 600Ohm
- Stromversorgung: DC 7-12V
- Videotyp: PAL/NTSC
- Abmessungen: 52mm x 68mm x 13mm

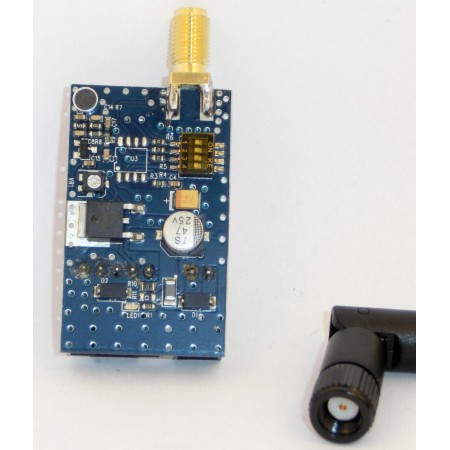

- Eingebautes Mikrofon (auf Platine integriert) - audio pick up device
- Built-in high-frequency PLL Stability
- Low harmonic radiation
- Direkteingang des Video- und Audiosignals
- Gewicht: nur ca. 28gr. inkl. Kabel u. Stabantenne

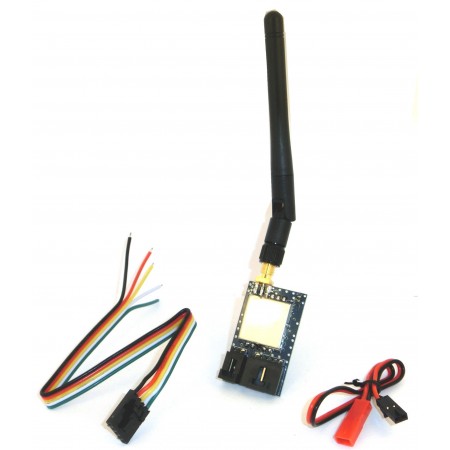

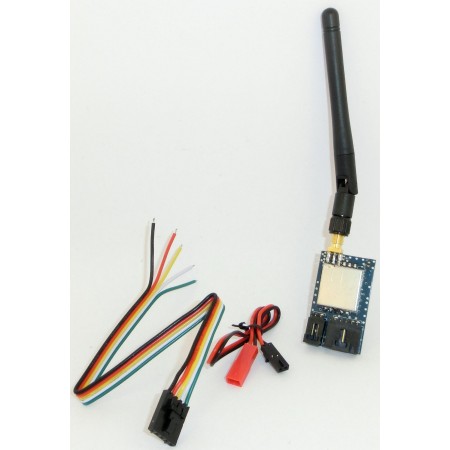

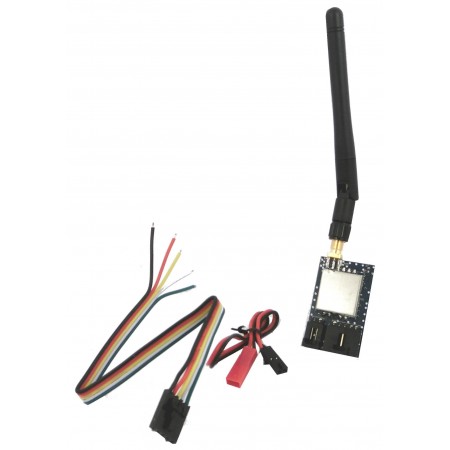

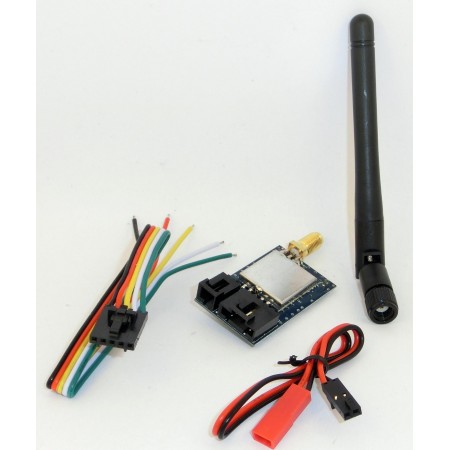

Lieferumfang:
=========
1x Set bestehend aus:

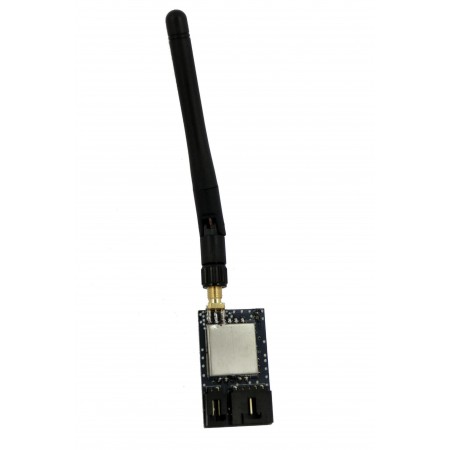

- Sendemodul 5,8Ghz, B-Band 10mW (mit Pin !!)
- 1x Stabantenne 5,8Ghz (ohne Pin)
- Stromversorgungskabel (rot/schwarz) mit JST-BEC Stecker
- Audio-/Videokabel (5polig) - Belegung siehe Bild

TXTS350

Datenblatt

Länge
68mm
Breite
52mm
Höhe
13mm
Eingangsspannung
7-12V DC
Eingangsspannung
7-12V DC
Setinhalt
Sendemodul mit Pin (RP-SMA-Buchse), Stabantenne ohne Pin (RP-SMA-Stecker), Audio/Videokabel, Stromversorgungskabel, keine Anleitung, Anschlussbelegung lt. Bilder
Anschlusskabellänge
200mm
Arbeits-Temperaturbereich
-10 bis +85 °C
Sonstiges
ideal für FPV-Flug geeignet, einfache Kanalprogrammierung über DIP-Schalter, Achtung der Sender besitzt einen Pin d.h. Sie benötigen als Antenne ohne Pin (inkl. Rundstrahler anbei)
Sonstiges
5,8Ghz - 8 Kanäle B-Band 5733-5866 Mhz via DIP Schalter fest einstellbar
Anschlüsse
2polig mit Kabel rot u. schwarz Stromversorgung sowie 5polig für Audio u. Video Eingang
Ausgangsspannung
Vout ist DC-IN 7-12V DC z.B. für Kamera-Stromversorgung
Leistung
10mW
Frequenz
5,8GHz

Spezialartikel

Download

TXTS350-Anschlussbild

Download (43.86KB)

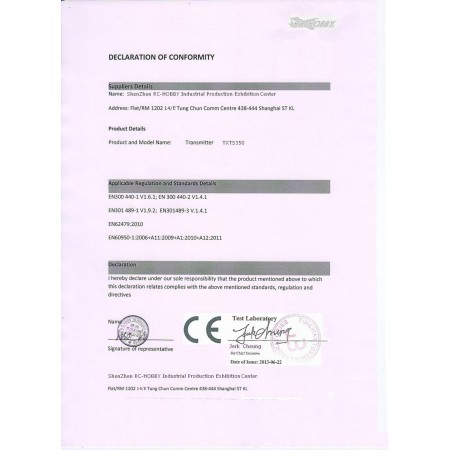

DoC-TXTS350

Download (244.5KB)
